Flownex SE

Системное моделирование и анализ сложных гидравлических систем

Среда моделирования Flownex SE применяется для моделирования одномерного потока и двумерного теплообмена в установившихся и нестационарных режимах с построением блок-схемы из типовых компонентов.

Flownex SE соответствует стандарту качества ISO 9001:2008 и стандарту ядерной безопасности NQA1.

Возможности и преимущества Flownex SE
  • Моделирование стационарных и нестационарных течений

  • Моделирование течения жидкостей и газов с учетом теплообмена

  • Анализ чувствительности и параметрические исследования

  • Библиотеки элементов (встроенные и добавляемые)

  • Создание пользовательских сценариев

  • Удобный интерфейс с возможностью расширения

  • Моделирование гидравлических и тепловых процессов в ядерных реакторах

  • Интеграция с Ansys, EES, MathCad, Labview и другим ПО

Области применения
Проектирование систем

  • Подбор компонентов
  • Определение рабочих диапазонов
  • Моделирование течения жидкостей и газов, изменения давления, температуры, мощности
  • Тестирование моделей и принципов управления
Анализ гидравлических систем



  • Моделирование систем, подсистем, компонентов и процессов
  • Оценка производительности
  • Поиск ошибок проектирования
Обучение



  • Синтез и анализ гидравлических систем
  • Изучение законов течения жидкостей и газов и теплообмена
  • Встроенный справочник термогидравлических свойств веществ
Новые функции и улучшения
ПИД-регулятор с алгоритмом velocity PID
ПИД-регулятор с алгоритмом velocity PID

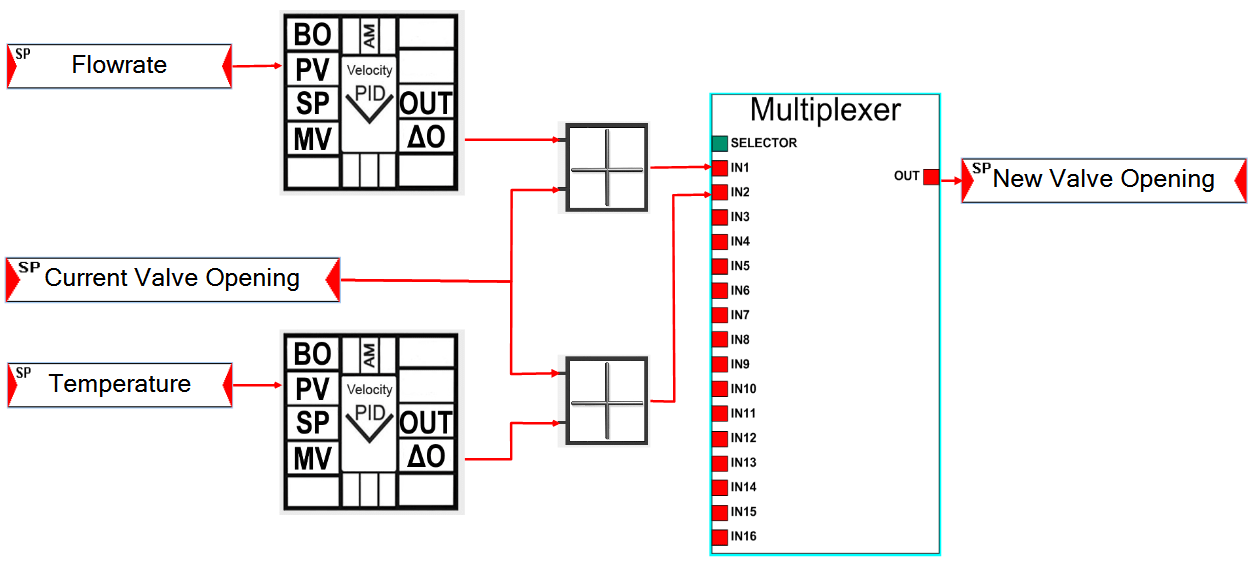

Новый ПИД-регулятор позволяет вычислить добавку к выходному сигналу на основе с использованием выходов нескольких ПИД-регуляторов. Это позволяет использовать несколько контроллеров для управления одним и тем же элементом, которые будут активными в разное время (например, регулирование по расходу при высокой нагрузке и регулирование по температуре при низкой нагрузке). Использование данного ПИД-регулятора, позволяет исключить всплески на выходе при переключении между контроллерами.

Входные параметры элементов модели
Входные параметры элементов модели

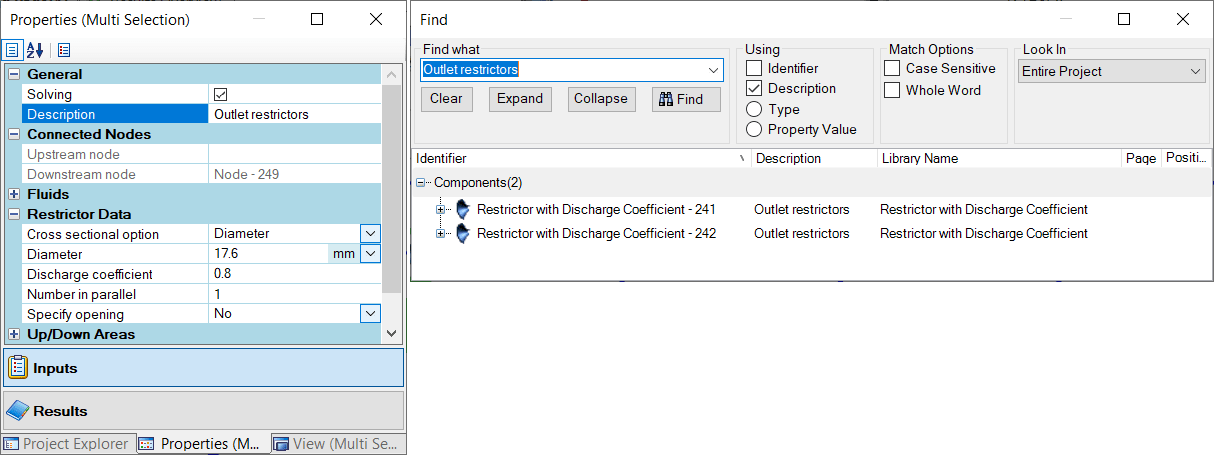

Теперь входной параметр Description (Описание) можно изменять одновременно у нескольких элементов, при их совместном выделении. Это улучшение будет полезно для логической группировки элементов, чтобы их было проще находить при работе с моделью через API или использовании диалогового окна поиска.

Диалог выделения элементов
Диалог выделения элементов

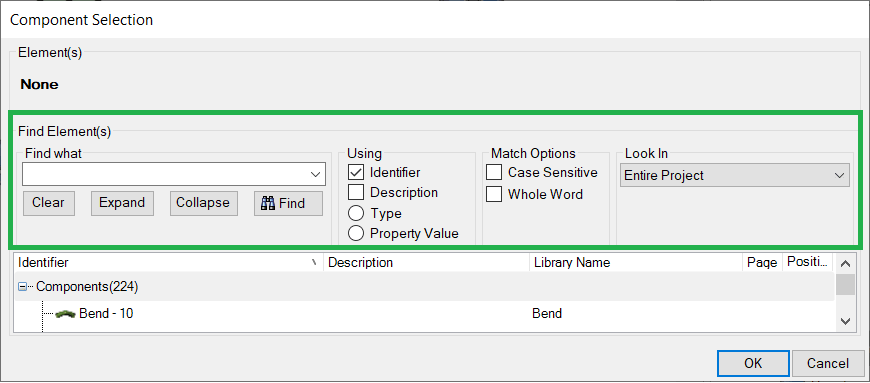

В диалог выделения элементов добавлена возможность поиска. Теперь в диалоге выделения элементов имеется большее количество фильтров, что позволяет быстрее находить нужные элементы в большой сети модели. Работает это так же, как и в диалоге поиска.

Drawing
Drawing

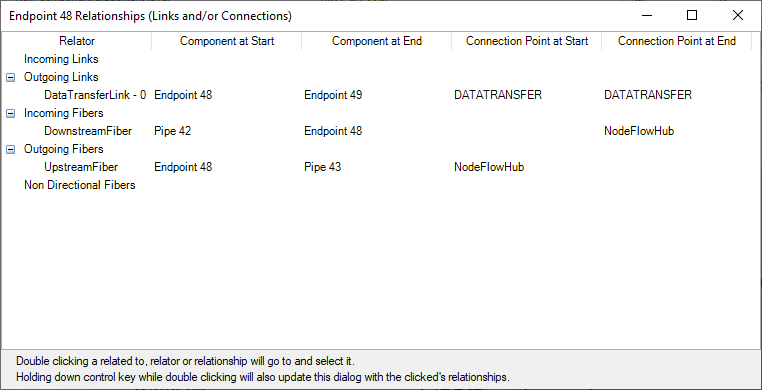

Взаимосвязи элементов теперь можно отобразить, щелкнув правой кнопкой мыши по любому элементу модели и выбрав в контекстном меню «Показать ссылки / подключения» (Display Links/Connections). Это диалоговое окно было обновлено, чтобы упростить понимание взаимосвязей элементов модели, и теперь в нем также отображаются имена портов, через которые связаны элементы. Отображение имен портов, будет полезно в случаях, когда пользователю надо быстро определить, какие имена надо использовать при подключении к определенным портам элементов с помощью API.
