Flownex SE

Системное моделирование и анализ сложных гидравлических систем

Среда моделирования Flownex SE применяется для моделирования одномерного потока и двумерного теплообмена в установившихся и нестационарных режимах с построением блок-схемы из типовых компонентов.

Flownex SE соответствует стандарту качества ISO 9001:2008 и стандарту ядерной безопасности NQA1.

Моделирование стационарных и нестационарных течений

Моделирование течения жидкостей и газов с учетом теплообмена

Анализ чувствительности и параметрические исследования

Библиотеки элементов (встроенные и добавляемые)

Создание пользовательских сценариев

Удобный интерфейс с возможностью расширения

Моделирование гидравлических и тепловых процессов в ядерных реакторах

Интеграция с Ansys, EES, MathCad, Labview и другим ПО

Проектирование систем

Подбор компонентов
Определение рабочих диапазонов
Моделирование течения жидкостей и газов, изменения давления, температуры, мощности
Тестирование моделей и принципов управления

Анализ гидравлических систем

Моделирование систем, подсистем, компонентов и процессов
Оценка производительности
Поиск ошибок проектирования

Обучение

Синтез и анализ гидравлических систем
Изучение законов течения жидкостей и газов и теплообмена
Встроенный справочник термогидравлических свойств веществ

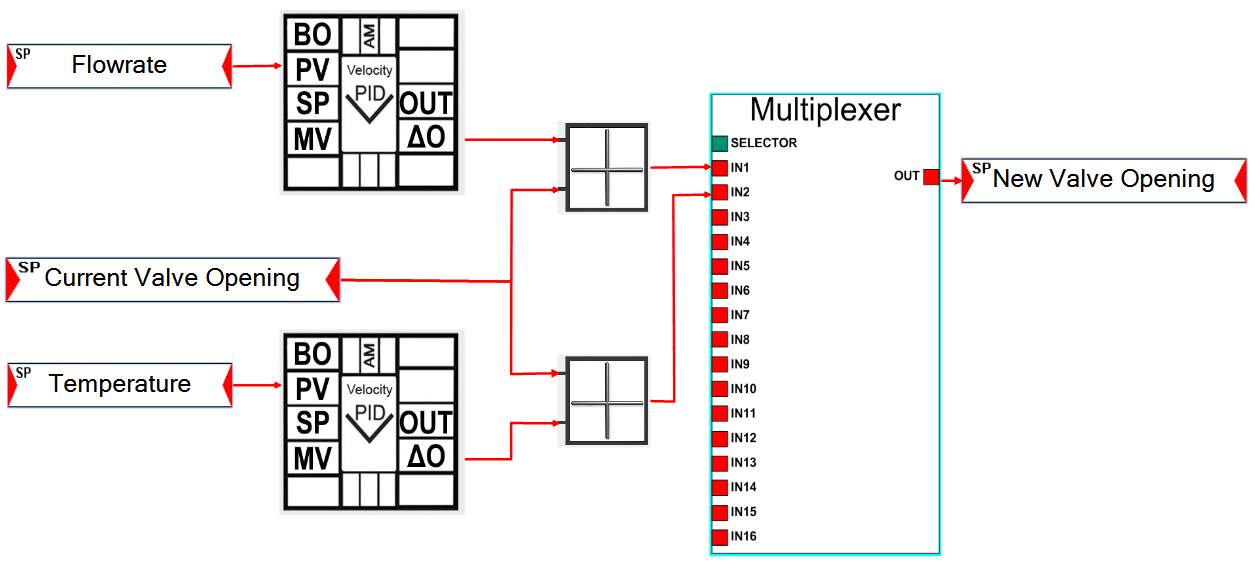

ПИД-регулятор с алгоритмом velocity PID

Новый ПИД-регулятор позволяет вычислить добавку к выходному сигналу на основе с использованием выходов нескольких ПИД-регуляторов. Это позволяет использовать несколько контроллеров для управления одним и тем же элементом, которые будут активными в разное время (например, регулирование по расходу при высокой нагрузке и регулирование по температуре при низкой нагрузке). Использование данного ПИД-регулятора, позволяет исключить всплески на выходе при переключении между контроллерами.

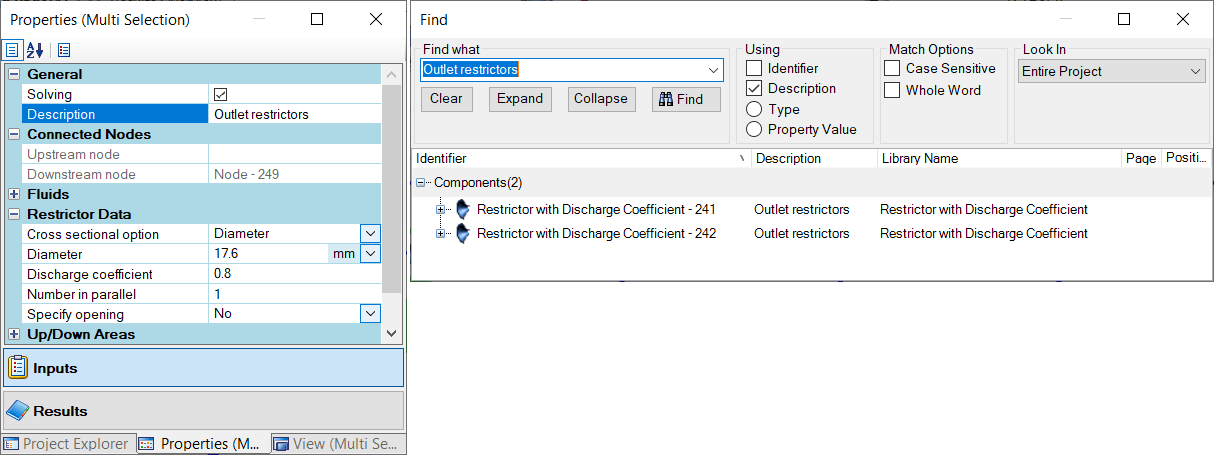

Входные параметры элементов модели

Теперь входной параметр Description (Описание) можно изменять одновременно у нескольких элементов, при их совместном выделении. Это улучшение будет полезно для логической группировки элементов, чтобы их было проще находить при работе с моделью через API или использовании диалогового окна поиска.

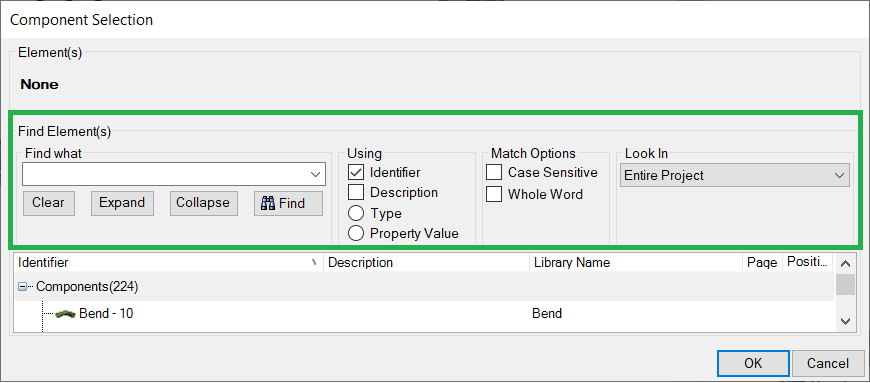

Диалог выделения элементов

В диалог выделения элементов добавлена возможность поиска. Теперь в диалоге выделения элементов имеется большее количество фильтров, что позволяет быстрее находить нужные элементы в большой сети модели. Работает это так же, как и в диалоге поиска.

Drawing

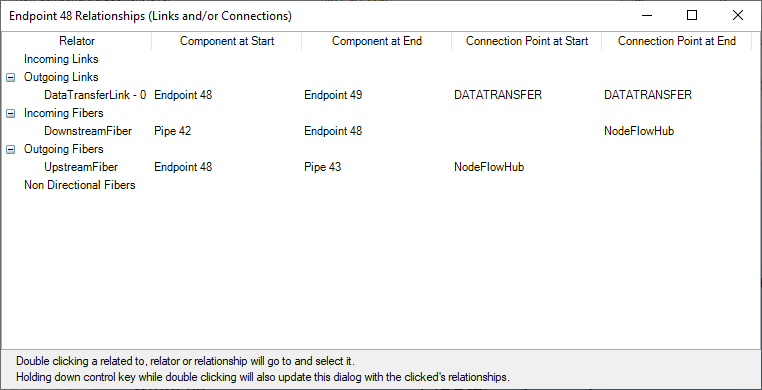

Взаимосвязи элементов теперь можно отобразить, щелкнув правой кнопкой мыши по любому элементу модели и выбрав в контекстном меню «Показать ссылки / подключения» (Display Links/Connections). Это диалоговое окно было обновлено, чтобы упростить понимание взаимосвязей элементов модели, и теперь в нем также отображаются имена портов, через которые связаны элементы. Отображение имен портов, будет полезно в случаях, когда пользователю надо быстро определить, какие имена надо использовать при подключении к определенным портам элементов с помощью API.
