3D-моделирование стоп-сигналов автомобиля (на английском языке)
Видео демонстрирует процесс 3D-моделирования стоп-сигналов с учетом отражающей способности и радиуса кривизны полупрозрачного отражателя.
Particleworks
Программное обеспечение для бессеточного моделирования течений полунеявным методом движущихся частиц (MPS)
Particleworks – это передовое программное обеспечение для моделирования течения жидкости. Этот инновационный программный инструмент позволяет с легкостью создавать и анализировать модели течений для применения в различных отраслях производства – от исследования плескания топлива в баке, систем автоматической смазки и охлаждения двигателя в автомобилестроении до расчета процессов смешивания в медицинской, пищевой промышленности и изготовлении материалов.
Благодаря интуитивно понятному интерфейсу, сверхбыстрому решателю и мощным средствам визуализации Particleworks предоставляет все инструменты, необходимые для анализа поведения потока жидкости и оптимизации технологических процессов.
Лучшее решение для моделирования плескания, смазывания, смешивания, разбрызгивания, впрыскивания и других процессов, связанных с течением жидкости

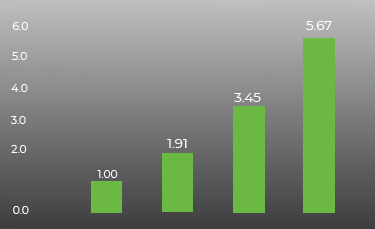

Particleworks анализирует течения, разделяя их на группы дискретных элементов или частиц, которые могут свободно двигаться. Такой подход позволяет моделировать большие перемещения, коалесценцию и распад жидкости, а также быстрые изменения потока, не требуя сложной предварительной настройки расчета и построения сетки. При решении задач с подвижными границами Particleworks демонстрирует высокую производительность, поэтому на проведение расчета требуется намного меньше времени, чем при использовании традиционных методов. При работе с деталями сложной формы, такими как шестерни и импеллеры, программное обеспечение предварительно переводит их в полигональные модели, упрощая детальную настройку параметров движения.
Построение сетки не требуется
Particleworks позволяет импортировать файлы прямо из CAD-программ, не затрачивая время на трудоемкий и дорогостоящий этап построения сетки, обязательный при работе с традиционными CFD-инструментами. Нет необходимости выполнять сложную и монотонную работу по построению сетки, расчет можно запустить, используя интуитивно понятный интерфейс.
Междисциплинарное решение
Particleworks упрощает процесс моделирования взаимодействий жидкости с мелкодисперсными частицами или твердыми телами, не требуя сложной настройки параметров. Даже связанные расчеты в Particleworks и сторонних программах можно проводить без необходимости построения сетки.
Функциональность Particleworks
Процесс моделирования
Рабочий процесс в Particleworks включает в себя четыре этапа – создание модели, настройка условий, моделирование течения и постпроцессинг.
Постпроцессинг

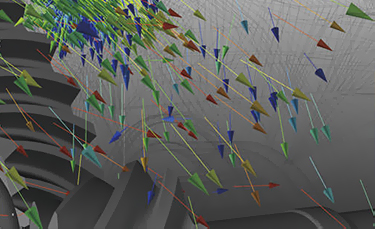

Интуитивно понятный интерфейс, возможность различных вариантов визуализации, выборочный просмотр параметров частиц и другие инструменты.
Физические основы
Типы граничных условий, возможности, связанные с давлением, аэродинамическим сопротивлением, вязкостью, турбулентностью и другими физическими явлениями.
Междисциплинарные расчеты
Интеграция со сторонними программными инструментами для решения задач прочности, расчетов динамики, механики разрушения, моделирования текучих сред и электромагнетизма.
Высокопроизводительные вычисления на GPU
Particleworks использует все преимущества аппаратного обеспечения, поддерживая многопотоковую (OpenMP) и многопроцессорную (MPI) обработку данных в дополнение к SSE и AVX-инструкциям для GPU.
Particleworks for Ansys
Интеграция в платформу Ansys Workbench для междисциплинарных расчетов гидродинамика-прочность, гидродинамика-теплообмен и газодинамика-гидродинамика.
Сферы применения Particleworks
Автомобилестроение

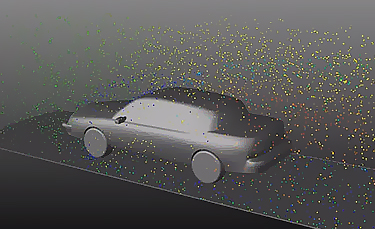

- Моделирование брызг, создаваемых автомобилем.

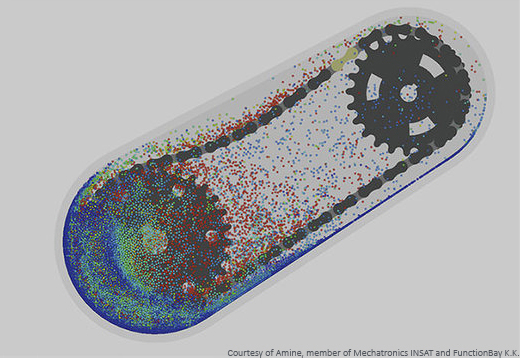

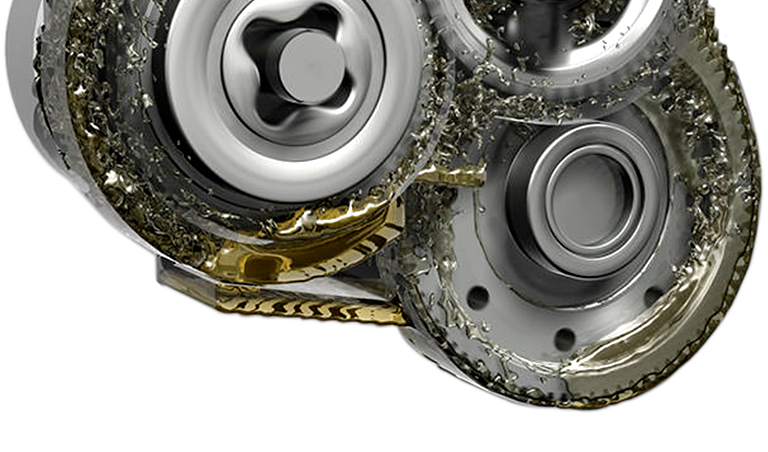

- Поток масла на зубчатых передачах.

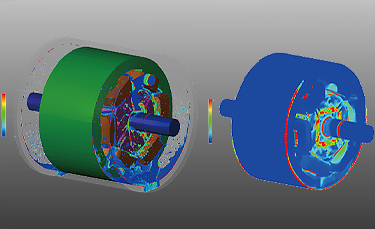

- Масляное охлаждение электродвигателя.
- Плескание масла в баке.
- Сепарация масла для системы вентиляции двигателя.
Материалы и химическая промышленность
- Процесс пайки.
- Смешивание расплавленных смол.
- Смешивание, сопровождающееся химическими реакциями.
- Пропитка композитов.
Электрические машины
- Расчет стабилизатора для стиральной машины.
- Удаление металлической стружки, опилок.
- Проверка герметичности.
Гражданское строительство
- Образование цунами.
- Поведение потока жидкого бетона.
- Строительство тоннелей.
Товары широкого потребления
- Смешивание пищевых продуктов.
- Получение эмульсии (косметика).
- Производство насадок для душа.
Медицина и фармацевтика
- Моделирование кровотока.
- Моделирование ополаскивания полости рта.
- Смешивание фармацевтических субстанций.
Энергетика
- Плескание отработанного топлива.
- Движение потоков воды в корпусе реактора под давлением.
Связанные материалы
Возможности решателей Ansys при решении задач теории разрушения
Вебинар посвящен истории развития и современному состоянию математических моделей, применяемых в механической линейке решателей Ansys. Вы узнаете о подходах к решению задач линейной теории разрушения, связанных с ростом трещин. Современные возможности вычислительных кодов Ansys позволяют успешно решать и задачи нелинейной теории разрушения, когда нельзя пренебречь физической или геометрической нелинейностью, а нагрузки на конструкцию могут быть динамическими. Моделирование процессов разрушения будет рассмотрено как на примере традиционного метода конечных элементов с адаптивными сетками, так и с использованием более наукоемких сеточных (XFEM, Preidynamic) и бессеточных (SPG) методов.
Решение специфических отраслевых задач в Particleworks
Современные подходы к моделированию многофазных течений
Применение программного обеспечения Particleworks для расчета масляного охлаждения электродвигателя
Особенности работы программного продукта Particleworks обсудят эксперты на NAFEMS World Congress 2021
25 – 29 октября 2021 года состоится NAFEMS World Congress 2021 – одно из крупнейших мероприятий, посвященных численному моделированию и инженерному анализу. Конференция пройдет в онлайн-формате и соберет международных экспертов и лидеров из автомобильной и аэрокосмической отраслей, биомедицины, строительства, геотехники и других сфер промышленности. Среди ключевых спикеров мероприятия – представители компаний Ford, Boeing и Airbus.
