TwinMesh

Инновационный генератор сетки для эффективных CFD-расчетов роторно-поршневых машин
Все продукты

TwinMesh автоматически генерирует высококачественную гексаэдрическую сетку для подвижных элементов роторно-поршневых машин.

TwinMesh может интегрироваться с инструментами Ansys CFD. Это позволяет проводить высокоточное моделирование гидрогазодинамики роторно-поршневых машин с учетом всех физических процессов, доступных в этом наборе.



Преимущества TwinMesh
  • Высокая скорость

В TwinMesh доступен автоматизированный рабочий процесс для генерации структурированной сетки и настройки CFD-расчетов роторно-поршневых машин.

  • Надежность

TwinMesh генерирует высококачественную расчетную сетку, позволяя избежать ошибок при интерполяции и использовать весь спектр физических процессов, доступных в Ansys CFD.

  • Эффективность

Структурированные сетки, созданные в TwinMesh, позволяют анализировать крупные CFD-модели переходных процессов, обеспечивая при этом высокое качество расчета.

высокое качество сетки

100%

размер зазоров

≤ 3 µ

видов РПМ

95%

надежность вычислений

100%
Доступные виды роторно-поршневых машин
Шестеренчатые насосы внешнего зацепления
Шестеренчатые насосы внешнего зацепления
Подробнее
Шестеренчатые насосы внутреннего зацепления
Шестеренчатые насосы внутреннего зацепления
Подробнее
Героторные насосы
Героторные насосы
Подробнее
Пластинчатые насосы
Пластинчатые насосы
Подробнее
Кулачковые насосы
Кулачковые насосы
Подробнее
Роторно-винтовые насосы
Роторно-винтовые насосы
Подробнее
Кулачковые нагнетатели
Кулачковые нагнетатели
Подробнее
Спиральные компрессоры
Спиральные компрессоры
Подробнее
Эксцентриковые винтовые насосы
Эксцентриковые винтовые насосы
Подробнее
Удобная интеграция с Ansys CFD
  • Прямой экспорт в Ansys CFD

TwinMesh полностью оптимизирован для расчетов динамики жидкостей и газов с использованием программного комплекса Ansys CFD. Он экспортирует данные о сетках в формате Ansys CFD и готовые к запуску файлы с вводными данными для Ansys CFD.

  • Основан на многолетнем опыте Ansys

На протяжении двадцати лет разработкой TwinMesh занимаются эксперты по вычислительной гидрогазодинамике из компании CFX Berlin Software GmbH, сертифицированного партнера Ansys в Германии.



Расчетные возможности
Эффективный рабочий процесс

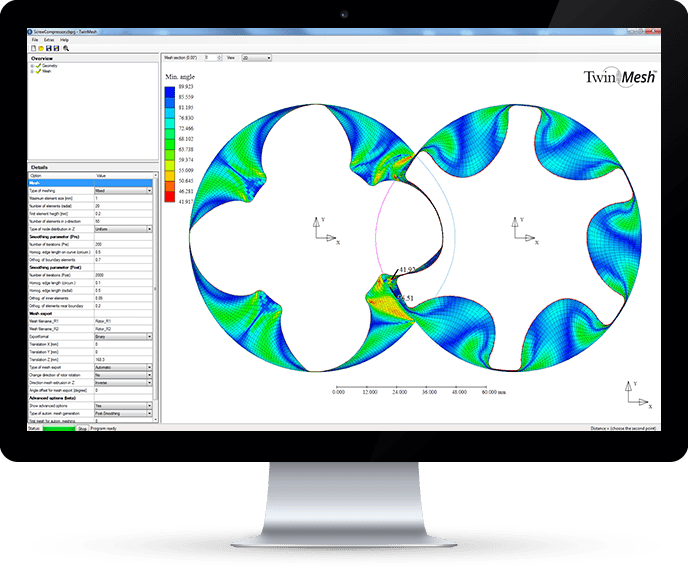

  • Простой и интуитивно понятный пользовательский интерфейс
  • Полностью автоматизированная генерация интерфейса между сетками.
  • Полностью автоматизированная генерация сетки в 2D и 3D.
  • Экспорт готовых к запуску файлов с вводными данными для Ansys CFD
  • Компиляция пользовательских функций не требуется.
Максимальная гибкость
  • Импорт существующих CAD-чертежей или координат точек
  • Простое масштабирование геометрии (определение зазоров, размера ротора)
  • Опция автоматической генерации сетки для осевых зазоров.
Управление сетками и качество сеток
  • Пользователь может полностью контролировать размер и разрешение.
  • Генерация пограничного слоя и локальная адаптация.
  • Усовершенствованные алгоритмы сглаживания.
  • Набор инструментов для проверки качества.
Как это работает?
Оставить запрос
Поля, отмеченные звездочкой (*), обязательны для заполнения
Хотите всегда быть в курсе последних новостей и событий?
Подпишитесь на рассылку
Подписаться
