TwinMesh

Шестеренчатые насосы внутреннего зацепления

Совместное использование Ansys CFD и TwinMesh обеспечивает быстрый и эффективный рабочий процесс для нестационарных трехмерных расчетов гидрогазодинамики и теплообмена в насосах внутреннего зацепления.

Инженерам, проектирующим насосы внутреннего зацепления, необходимо:

  • Иметь подробное представление о работе устройства, чтобы получить максимальную производительность.
  • Анализировать влияние изменения эксплуатационных требований на работу оборудования (состав жидкости, массовый расход и др.).
  • Отвечать особым требованиям клиентов.
  • Находить быстрые и эффективные решения.

TwinMesh вместе с Ansys CFD дают возможность быстро и с высокой точностью производить CFD-расчеты в насосах внутреннего зацепления.

Больше никаких численных ограничений

Как правило, в коммерческих и академических версиях программных комплексов для CFD-моделирования шестеренчатых насосов существуют такие ограничения, как:

  • Ограниченный выбор физических моделей из-за наложения сеток.
  • Недостаточное разрешение сетки.
  • Ошибки, возникающие из-за плохого качества сетки, и ошибки интерполяции.
  • Ошибки, связанные с использованием перекрывающихся сеток (например, при расчете погруженного твердого тела).

Подход, применяемый в TwinMesh, сводит такие ошибки к минимуму. Структурированные сетки, созданные в TwinMesh, позволяют инженерам использовать весь спектр возможностей моделирования гидрогазодинамики в Ansys CFD. Высокое качество сеток обеспечивает надежность и стабильность CFD-расчетов при умеренных размерах модели и длительности вычислений для моделирования переходных процессов, учитывая такие явления, как аэрация, кавитация и акустика (распространение шума).



Эффективное моделирование гидрогазодинамики насосов внутреннего зацепления

Результаты CFD-расчетов, полученные в TwinMesh и Ansys CFD, предоставляют инженерам важные данные:

  • Поля скоростей, давлений, и температур в рабочих камерах, осевых и радиальных зазорах.
  • Массовый расход в заданных пользователем рабочих точках.
  • Значения вращательного момента, сил и КПД оборудования.
  • Потери и утечки.
  • Пульсация машины.
  • Локализация и степень эрозии (например, под воздействием твердых частиц или кавитации).
  • Продолжительность и магнитуда акустических волн (эмиссия).

TwinMesh и Ansys CFD вместе образуют современный и надежный инструмент для инженерных расчетов. Он позволяет эффективно предсказывать работу насосов внутреннего зацепления и оптимизировать их конструкцию.



Примеры моделирования

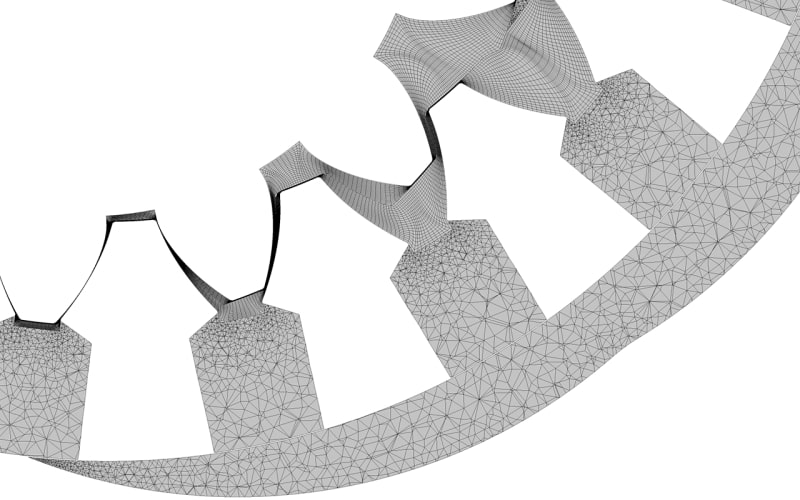

Подробный вид сеточной модели на 2D-проекции

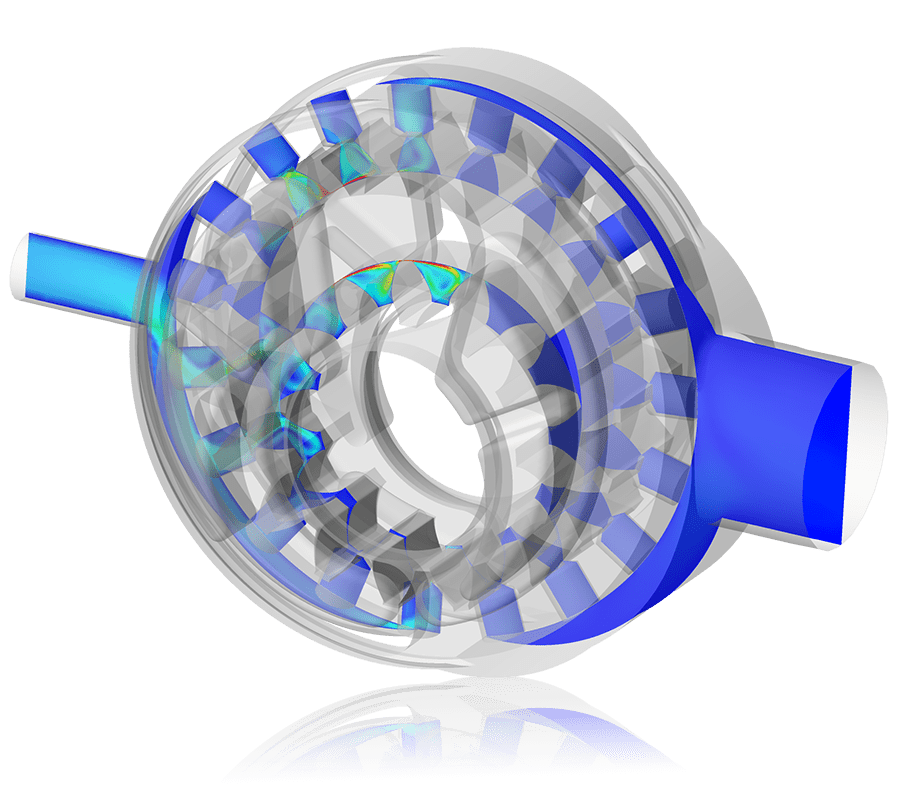

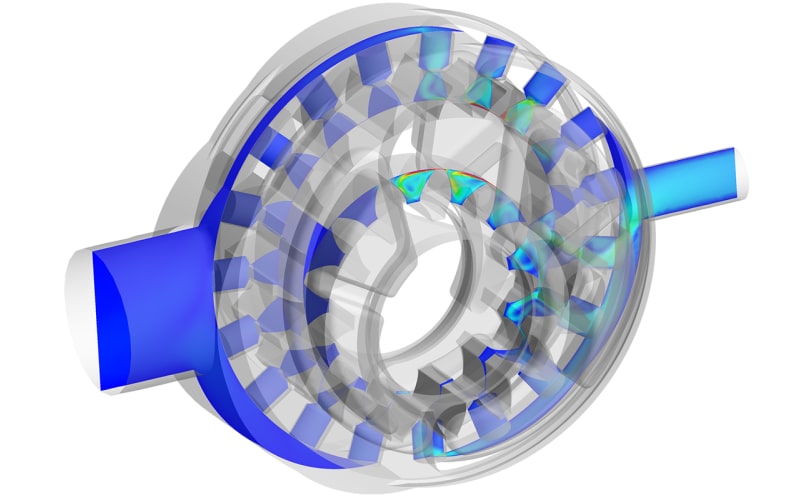

Подробный вид распределения скоростей

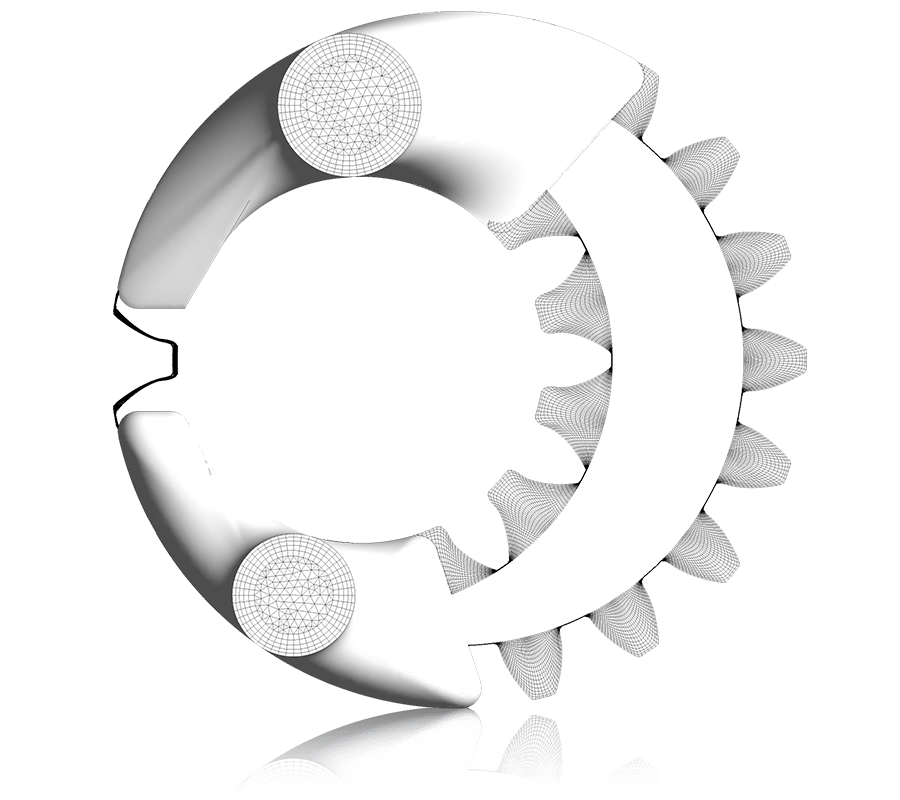

Сеточные модели ротора и статора на 2D-проекции

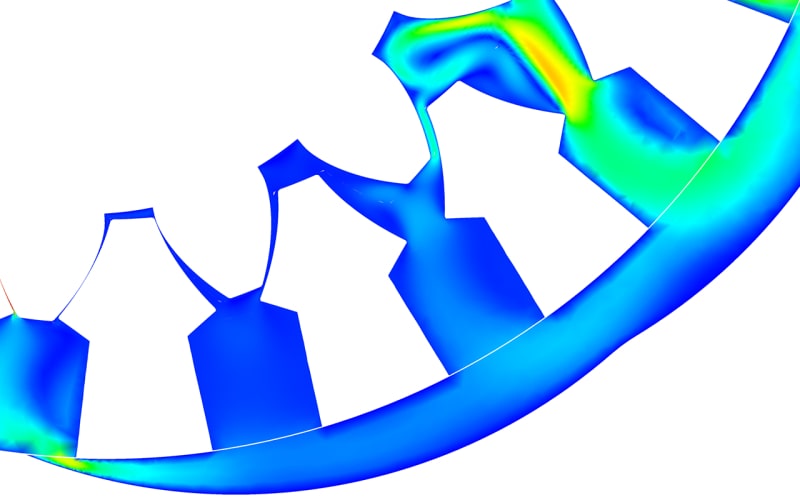

Визуализация скоростей потоков на 2D-сечении

Анимации

Кавитация в насосе внутреннего зацепления с радиальными впускным и выпускным отверстиями

Двухмерное представление CFD-расчета насоса внутреннего зацепления
