TwinMesh

Кулачковые насосы

Совместное использование Ansys CFD и TwinMesh обеспечивает быстрый и эффективный рабочий процесс для нестационарных трехмерных расчетов гидрогазодинамики и теплообмена в кулачковых насосах.

Инженерам, проектирующим кулачковые насосы, необходимо:

  • Иметь подробное представление о работе устройства, чтобы получить максимальную производительность.
  • Анализировать влияние изменения эксплуатационных требований на работу оборудования (например, изменение вязкости, давления, скрости и др.).
  • Отвечать особым требованиям клиентов.
  • Находить быстрые и эффективные решения.

TwinMesh вместе с Ansys CFD дают возможность быстро и с высокой точностью производить CFD-расчеты в кулачковых насосах.

Больше никаких численных ограничений

Как правило, в коммерческих и академических версиях программных комплексов для CFD-моделирования кулачковых насосов существуют такие ограничения, как:

  • Ограниченный выбор физических моделей или возможностей использования подвижной сетки.
  • Недостаточное разрешение сетки.
  • Ошибки, возникающие из-за плохого качества сетки, и ошибки интерполяции.
  • Ошибки, связанные с использованием перекрывающихся сеток (например, при расчете погруженного твердого тела).

Подход, применяемый в TwinMesh, сводит такие ошибки к минимуму. Структурированные сетки, созданные в TwinMesh, позволяют инженерам использовать весь спектр возможностей моделирования гидрогазодинамики в Ansys CFD. Высокое качество сеток обеспечивает надежность и стабильность CFD-расчетов при умеренных размерах модели и длительности вычислений для моделирования переходных процессов.



Эффективное моделирование гидрогазодинамики кулачковых насосов

Результаты CFD-расчетов, полученные в TwinMesh и Ansys CFD, предоставляют инженерам важные данные:

  • Поля скоростей, давлений, и температур в рабочих камерах, осевых и радиальных зазорах.
  • Массовый расход в заданных пользователем рабочих точках.
  • Значения вращательного момента, сил и КПД оборудования.
  • Потери и утечки.
  • Пульсация машины.
  • Локализация и степень эрозии (например, под воздействием твердых частиц или кавитации).
  • Продолжительность и магнитуда акустических волн (эмиссия).

TwinMesh и Ansys CFD вместе образуют современный и надежный инструмент для инженерных расчетов. Он позволяет эффективно предсказывать работу кулачковых насосов и оптимизировать их конструкцию.



Примеры моделирования

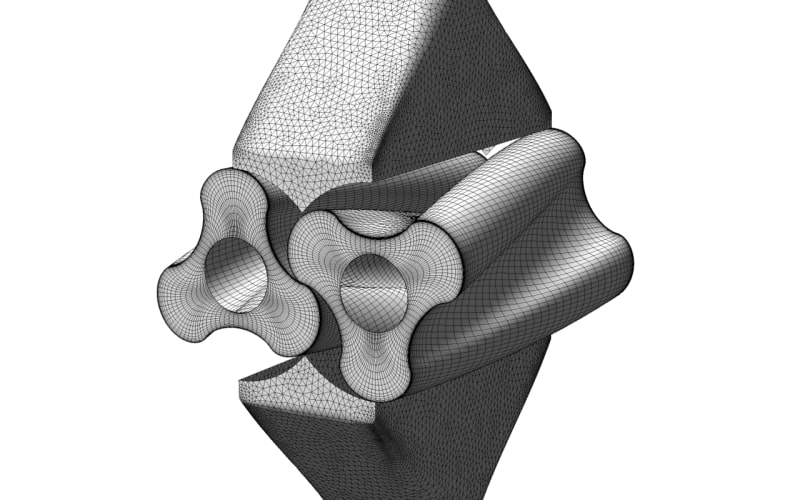

Трехмерное представление сеточной модели кулачкового насоса

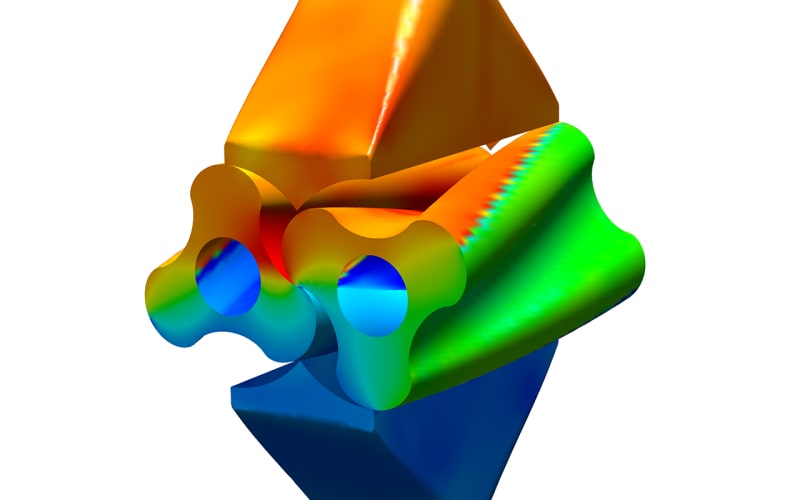

Распределение давлений в кулачковом насосе

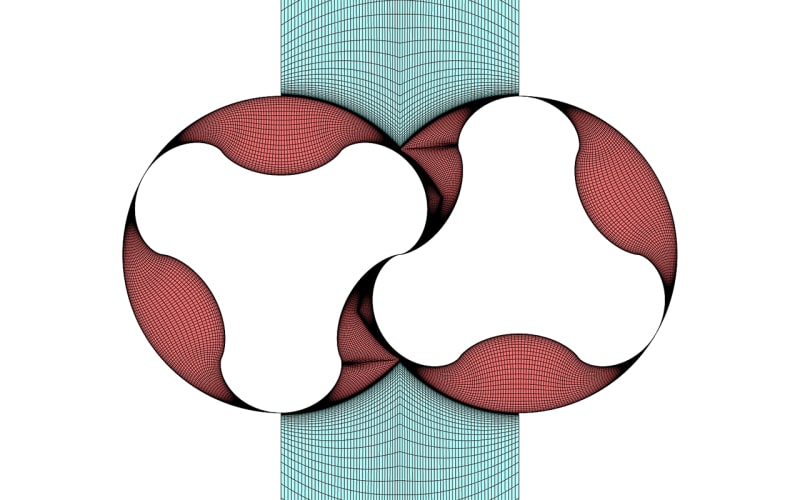

2D-проекция сеточной модели статора и ротора кулачкового насоса

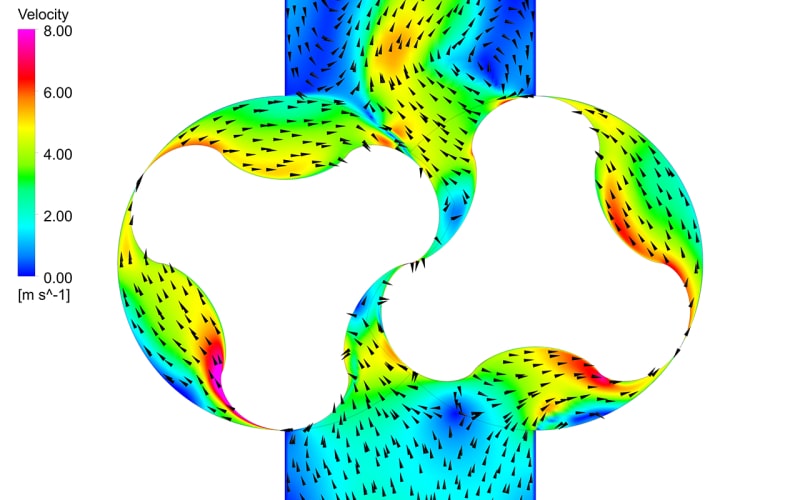

Распределение скоростей на 2D-проекции кулачкового насоса

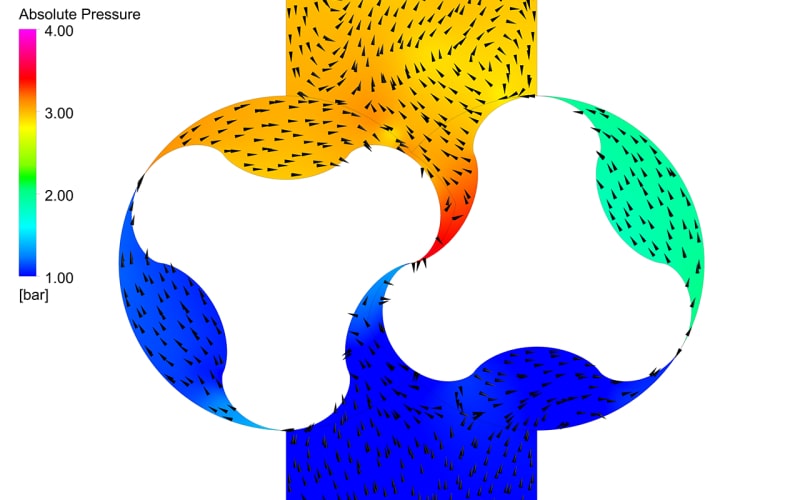

Распределение давлений на 2D-проекции кулачкового насоса

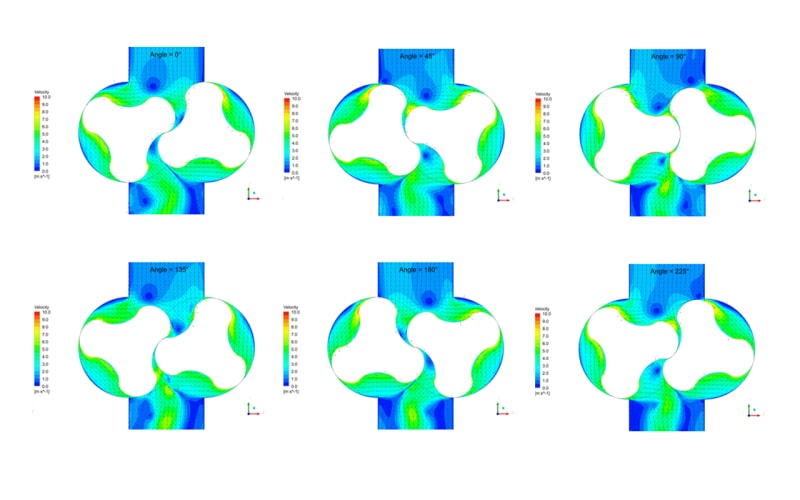

Поле скоростей кулачкового насоса для разных положений роторов

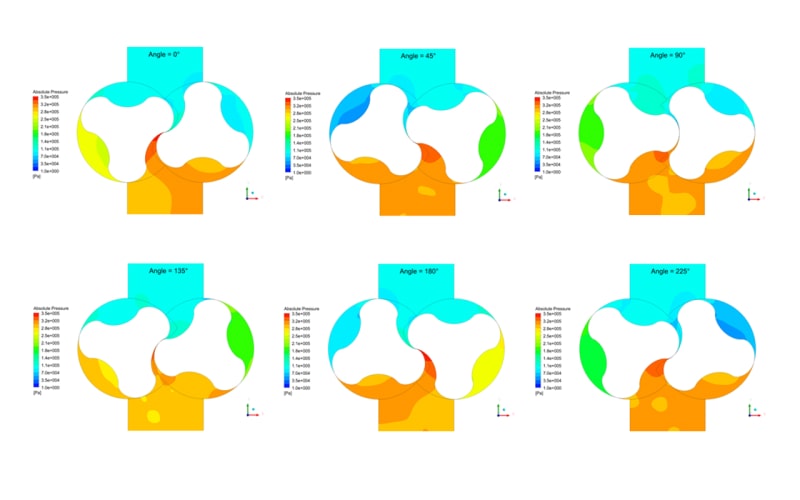

Поле давлений кулачкового насоса для разных положений роторов

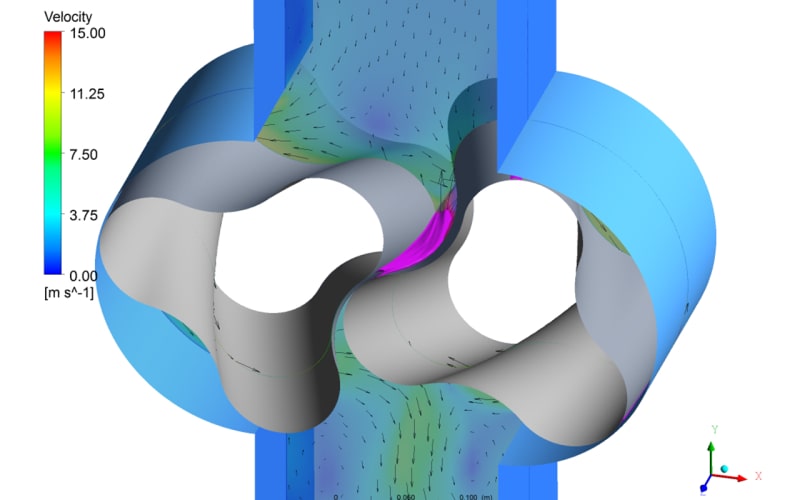

Визуализация скоростей и кавитации в кулачковом насосе

Анимации

Сравнение насосов с двумя, тремя и четырьмя кулачками

Распределение скоростей в двухкулачковом насосе
