TwinMesh

Роторно-винтовые насосы

Совместное использование Ansys CFD и TwinMesh обеспечивает быстрый и эффективный рабочий процесс для нестационарных трехмерных расчетов гидрогазодинамики и теплообмена в роторно-винтовых насосах, нагнетателях и компрессорах.

Инженерам, проектирующим роторно-винтовые насосы, необходимо:

  • Иметь подробное представление о работе устройства, чтобы получить максимальную производительность.
  • Анализировать влияние изменения эксплуатационных требований на работу оборудования (например, изменение давления, скорости вращения, влияние внешних температур и др.).
  • Отвечать особым требованиям клиентов.
  • Находить быстрые и эффективные решения.

TwinMesh вместе с Ansys CFD дают возможность быстро и с высокой точностью производить CFD-расчеты в роторно-винтовых насосах.

Больше никаких численных ограничений

Как правило, в коммерческих и академических версиях программных комплексов для CFD-моделирования роторно-винтовых насосов существуют такие ограничения, как:

  • Ограниченный выбор физических моделей.
  • Недостаточное разрешение сетки.
  • Ошибки, возникающие из-за плохого качества сетки, и ошибки интерполяции.
  • Ошибки, связанные с использованием перекрывающихся сеток (например, при расчете погруженного твердого тела).

Подход, применяемый в TwinMesh, сводит такие ошибки к минимуму. Структурированные сетки, созданные в TwinMesh, позволяют инженерам использовать весь спектр возможностей моделирования гидрогазодинамики в Ansys CFD. Высокое качество сеток обеспечивает надежность и стабильность CFD-расчетов при умеренных размерах модели и длительности вычислений для анализа переходных процессов даже при моделировании многофазных потоков в компрессорах с впрыском масла или водяным охлаждением.

Эффективное моделирование гидрогазодинамики роторно-винтовых насосов

Результаты CFD-расчетов, полученные в TwinMesh и Ansys CFD, предоставляют инженерам важные данные:

  • Поля скоростей, давлений, и температур в рабочих камерах, осевых и радиальных зазорах, впускных и выпускных отверстиях.
  • Массовый расход в заданных пользователем рабочих точках.
  • Значения вращательного момента, сил и КПД оборудования.
  • Потери и утечки.
  • Пульсация машины.
  • Механический износ, подача масла и охлаждение.
  • Продолжительность и магнитуда акустических волн (эмиссия).

TwinMesh и Ansys CFD вместе образуют современный и надежный инструмент для инженерных расчетов. Он позволяет эффективно предсказывать работу и оптимизировать их конструкцию масляных и безмасляных роторно-винтовых насосов.



Примеры моделирования

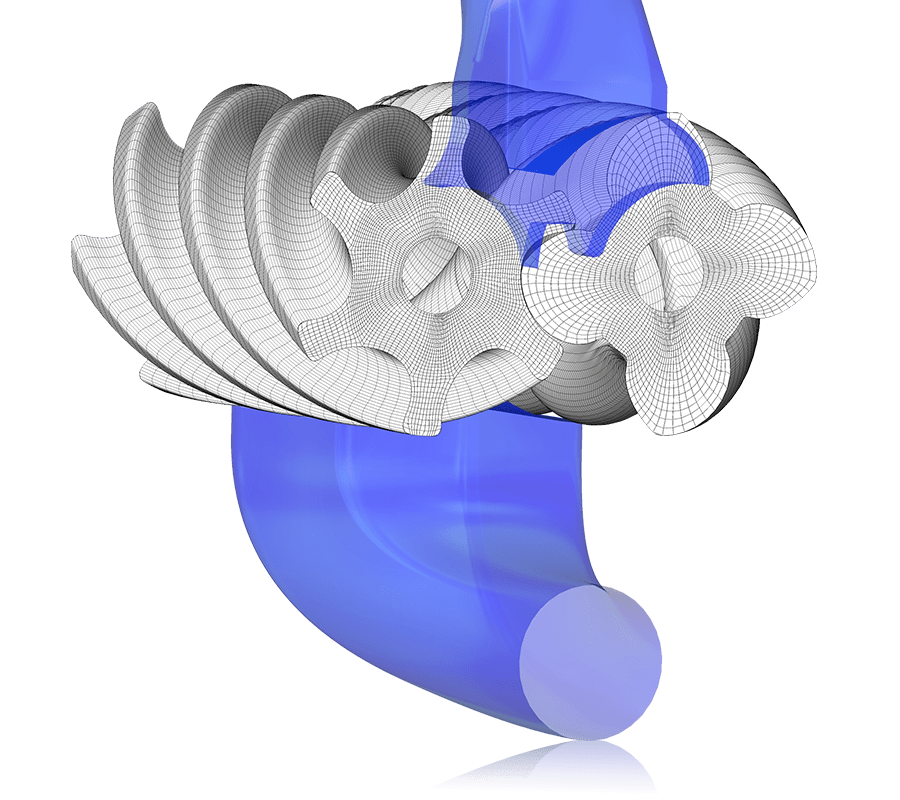

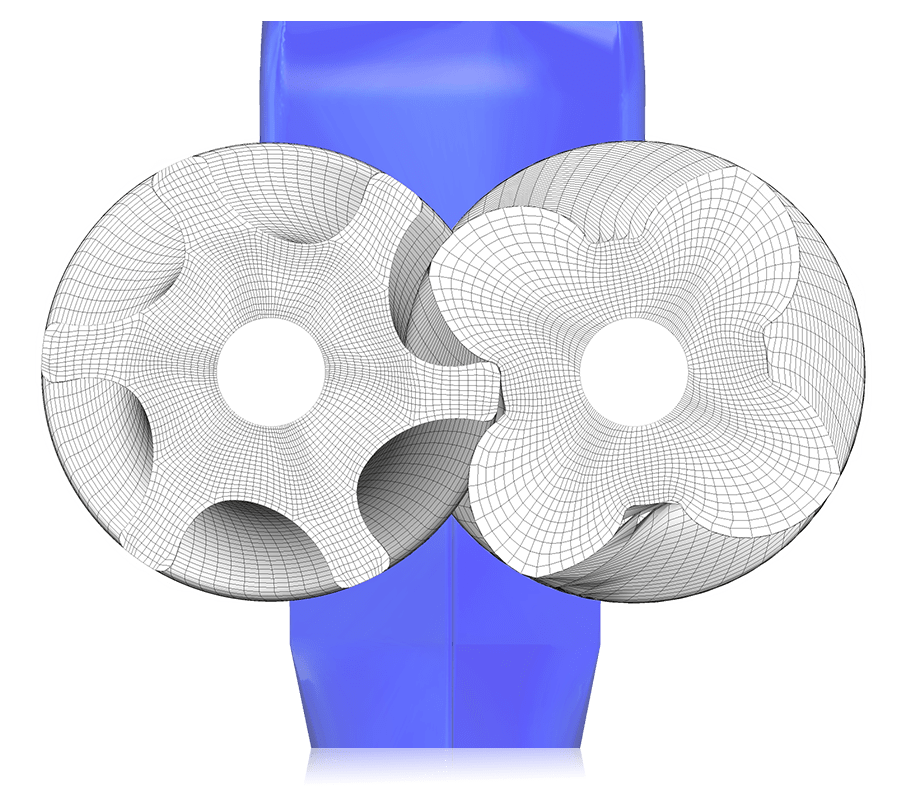

Сеточная модель роторов винтового компрессора и области вокруг них

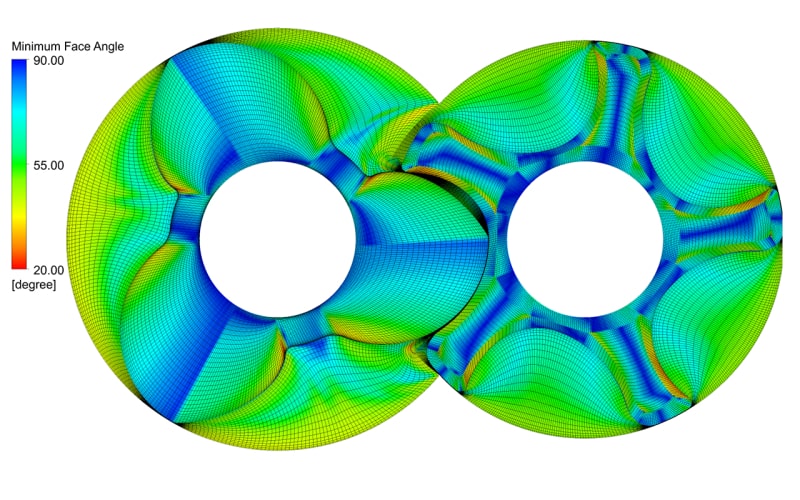

Проверка качества сетки винтового компрессора в TwinMesh

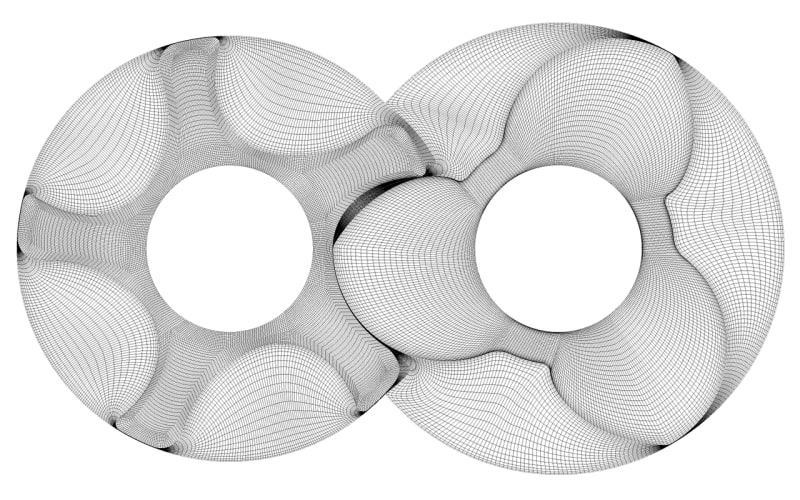

Визуализация потока в осевом зазоре винтового компрессора

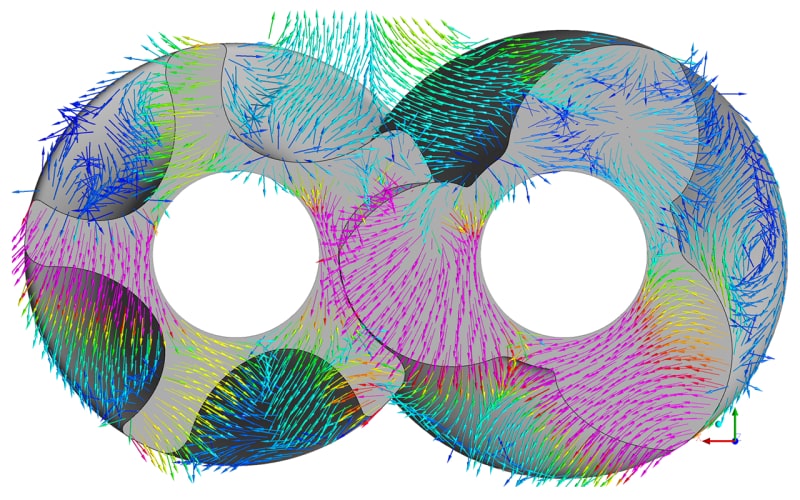

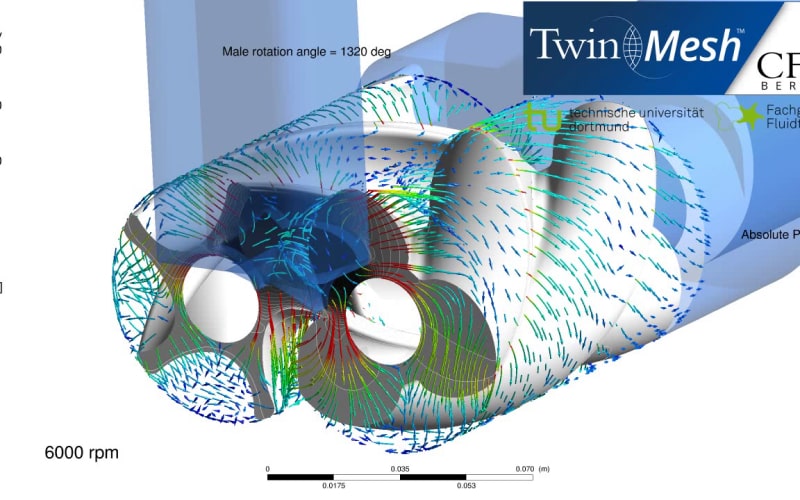

Распределение давления и векторы скорости в зазорах двухвинтового насоса

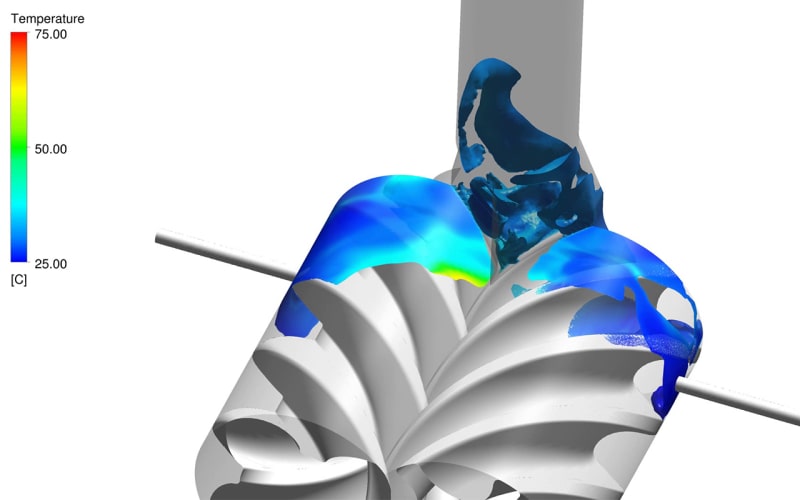

Многофазное моделирование впрыска масла в винтовой компрессор

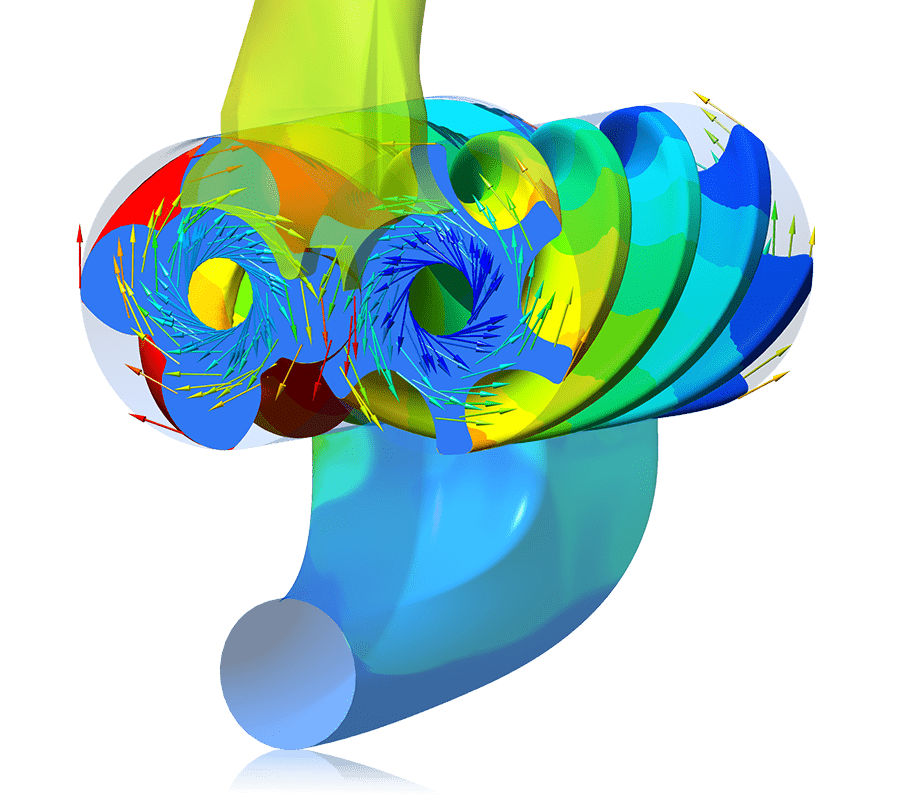

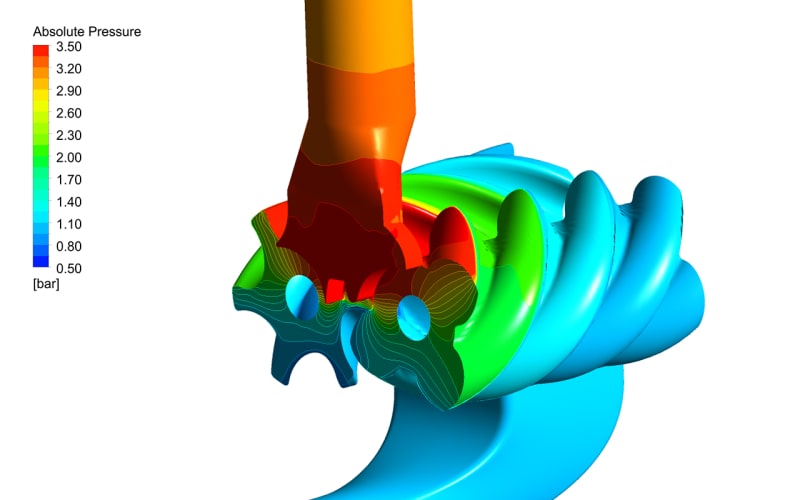

Распределение давлений в двухвинтовом компрессоре

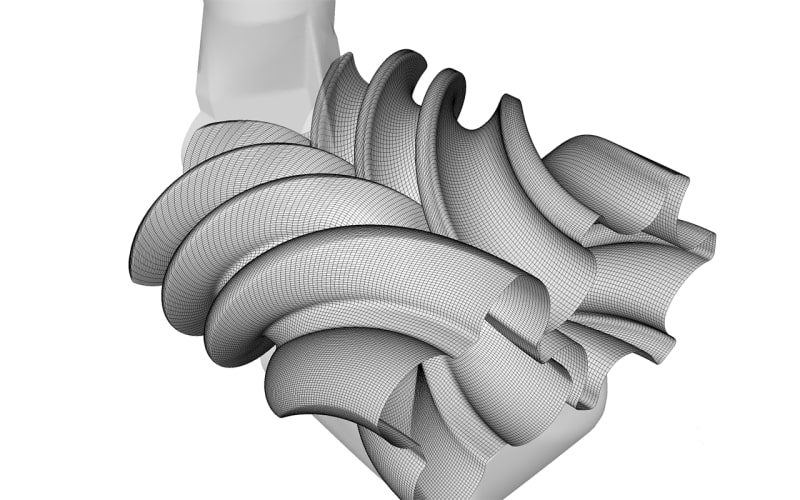

Трехмерное представление винтового насоса с переменным шагом

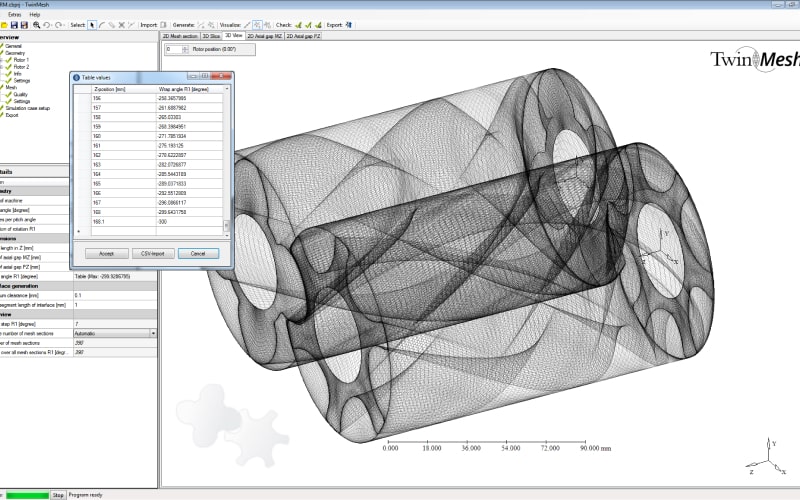

Определение угла обхвата в TwinMesh

Анимации

Моделирование потока в рабочих камерах винтового насоса

Впрыск масла в винтовой компрессор (многофазный поток)

Моделирование винтового компрессора с изгибом ротора из-за действующего давления

Нагревание ротора и корпуса винтового компрессора
