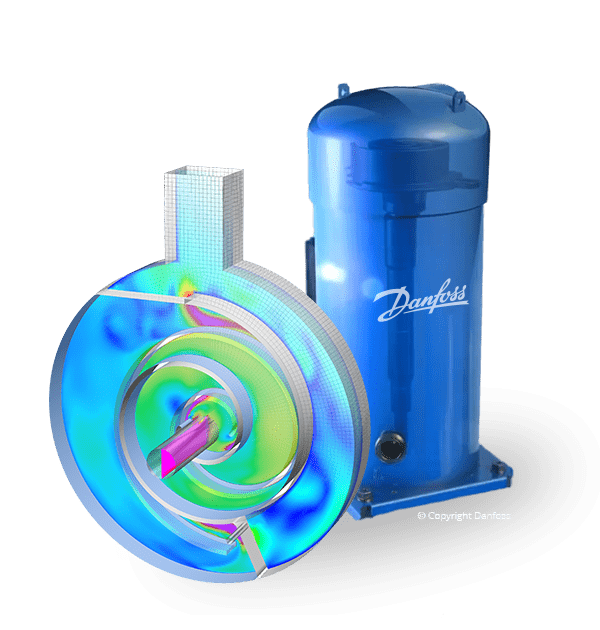

Спиральные компрессоры

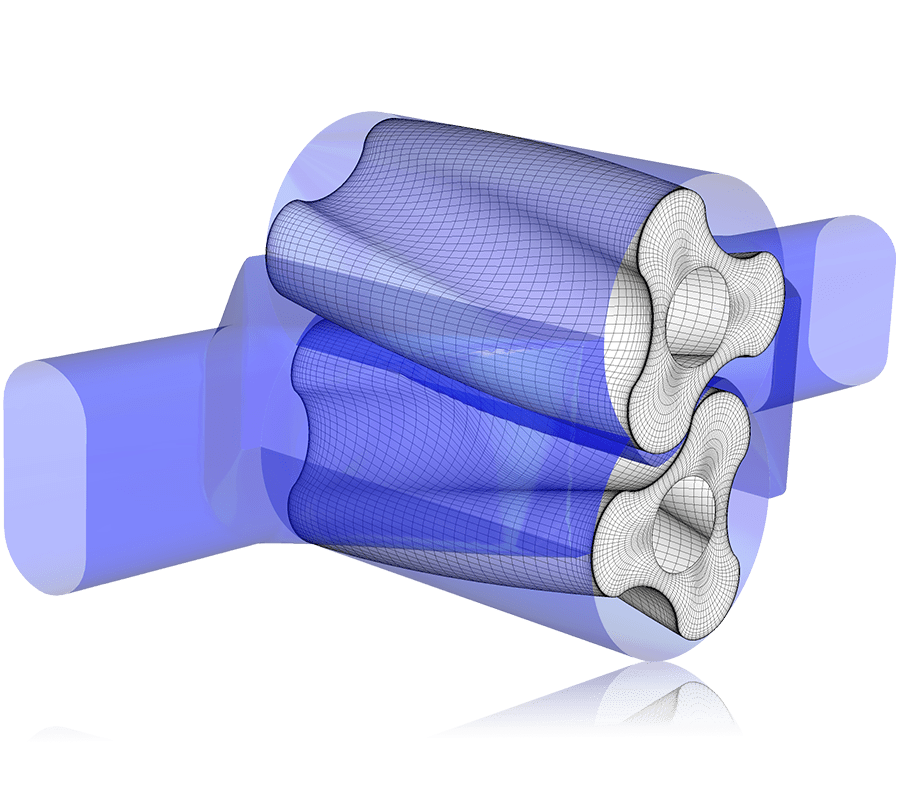

Совместное использование Ansys CFD и TwinMesh обеспечивает быстрый и эффективный рабочий процесс для нестационарных трехмерных расчетов гидрогазодинамики и теплообмена в винтовых компрессорах и нагнетателях.

Инженерам, проектирующим спиральные компрессоры, необходимо:

  • Иметь подробное представление о работе устройства (охлаждение, течение в зазорах и др.).
  • Анализировать влияние изменения эксплуатационных требований на работу оборудования (влияние внешних температур, скорость вращения).
  • Отвечать особым требованиям клиентов (увеличение КПД, снижение уровня шума и др.).
  • Находить быстрые и эффективные решения.

TwinMesh вместе с Ansys CFD дают возможность быстро и с высокой точностью производить CFD-расчеты спиральных компрессоров и нагнетателей.

Больше никаких численных ограничений

Как правило, в коммерческих и академических версиях программных комплексов для CFD-моделирования спиральных компрессоров существуют такие ограничения, как:

  • Ограниченный выбор физических моделей.
  • Недостаточное разрешение сетки.
  • Ошибки, возникающие из-за плохого качества сетки, и ошибки интерполяции.
  • Ошибки, связанные с использованием перекрывающихся сеток (например, при расчете погруженного твердого тела).

Подход, применяемый в TwinMesh, сводит такие ошибки к минимуму.  Структурированные сетки, созданные в TwinMesh, позволяют инженерам использовать весь спектр возможностей моделирования гидрогазодинамики в Ansys CFD. Высокое качество сеток обеспечивает надежность и стабильность CFD-расчетов при умеренных размерах модели и длительности вычислений для моделирования переходных процессов в масляных и безмасляных компрессорах или насосах с водяным охлаждением.

Эффективное моделирование гидрогазодинамики спиральных компрессоров

Результаты CFD-расчетов, полученные в TwinMesh и Ansys CFD, предоставляют инженерам важные данные:

  • Поля скоростей, давлений, и температур в рабочих камерах, осевых и радиальных зазорах.
  • Массовый расход в заданных пользователем рабочих точках.
  • Значения вращательного момента, сил и КПД оборудования.
  • Потери и утечки.
  • Пульсация машины.
  • Механический износ, подача масла и охлаждение.
  • Продолжительность и магнитуда акустических волн (эмиссия).

TwinMesh и Ansys CFD вместе образуют современный и надежный инструмент для инженерных расчетов. Он позволяет эффективно предсказывать работу и оптимизировать конструкцию спиральных компрессоров и нагнетателей.



Примеры моделирования

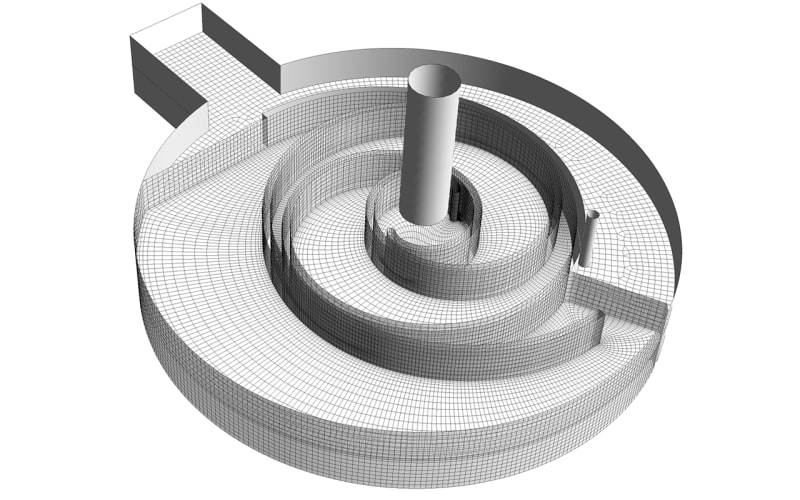

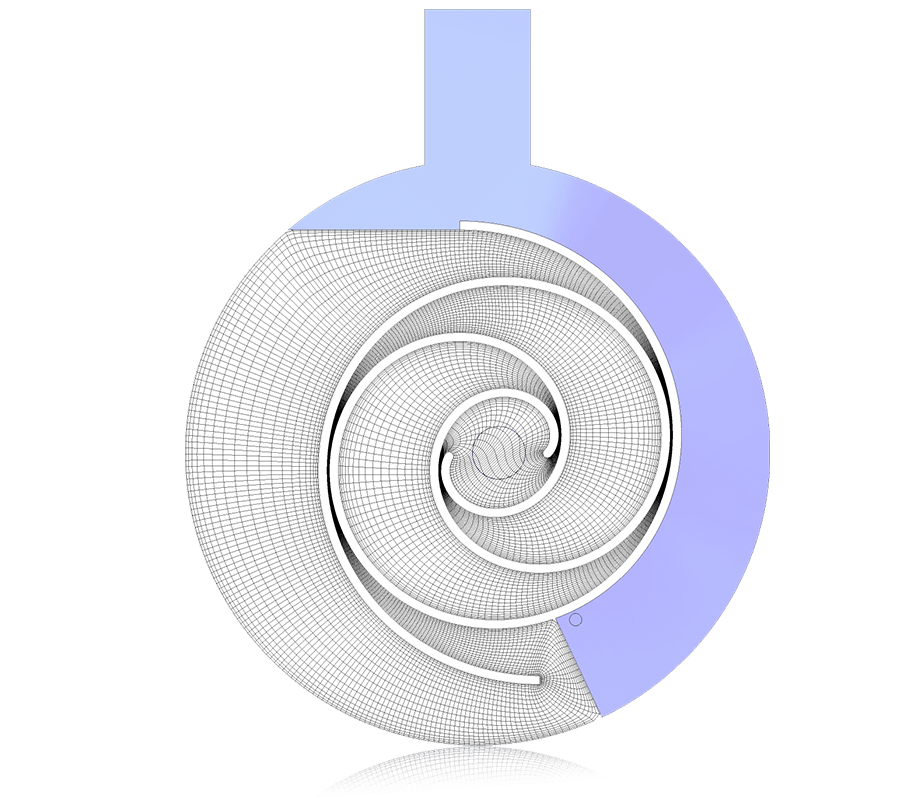

Сеточная модель рабочей камеры спирального насоса

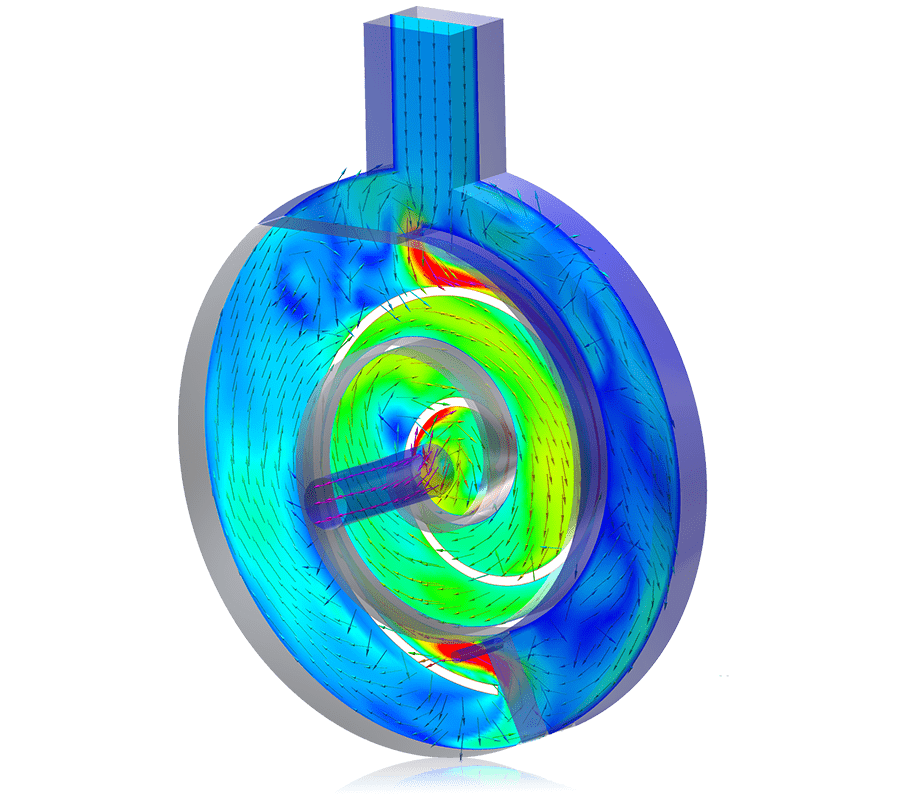

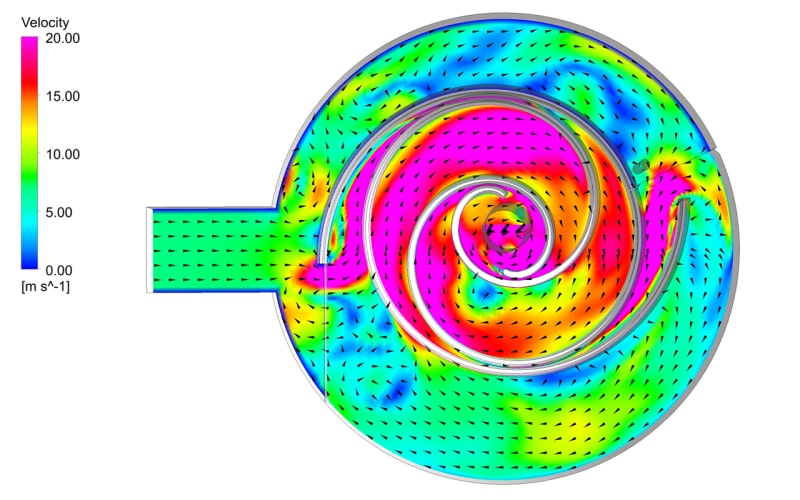

Распределение и векторы скоростей

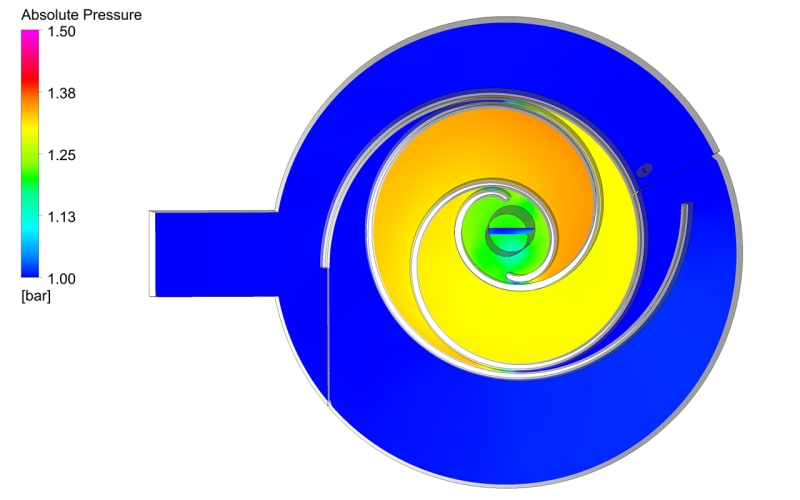

Распределение давлений

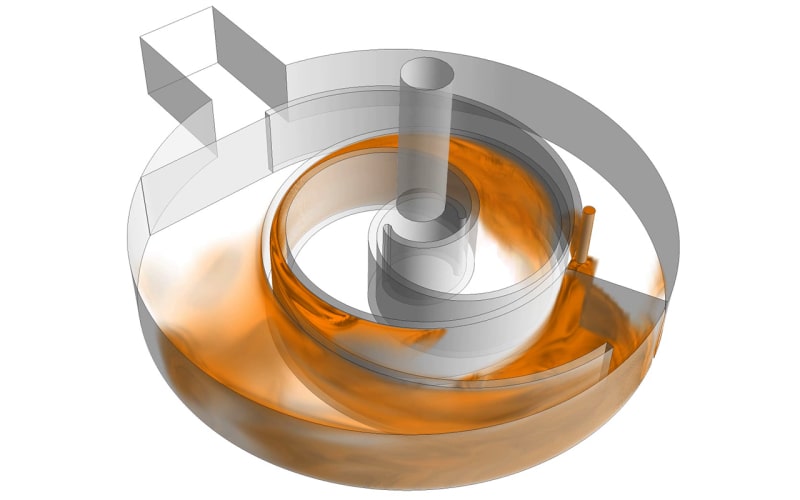

Объемная доля впрыскиваемого масла (модель VOF)

Анимации

CFD-моделирование спирального компрессора с разной толщиной стенок

Безмассовые частицы в спиральном компрессоре
