ANSYS TurboGrid

Вы находитесь здесь:  Продукты  ›  ANSYS  ›  Вычислительная гидродинамика  ›  ANSYS TurboGrid

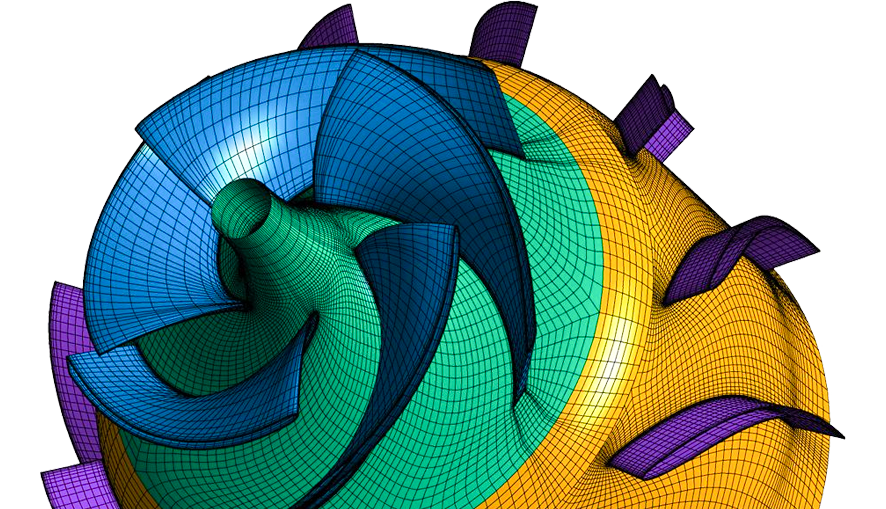

Гексаэдральная сетка для лопаточных машин в ANSYS TurboGrid

При решении задач моделирования течения в лопаточных машинах одним из наиболее ответственных этапов, непосредственно влияющих на точность конечных результатов CFD анализа, является построение расчетной сетки. Не секрет, что гексаэдральная сетка, в которой сеточные линии сонаправлены с линиями тока вокруг лопатки или лопасти, является приоритетной как с точки зрения точности предсказания течения, так и с точки зрения экономии вычислительных ресурсов по сравнению, например, с тетраэдральной сеткой с призматическим подслоем. В то же время создание такой гексаэдральной сетки с помощью стандартных сеточных генераторов крайне трудоемко и времязатратно, а зачастую и просто невозможно.

ANSYS Turbo Grid позволяет построить гексаэдральную сетку такого качества и топологии, которые необходимы для получения адекватных результатов CFD анализа течения в межлопаточных каналах турбомашин. При этом сетка строится полностью в автоматическом режиме, что сокращает время на препроцессинг с нескольких дней до минут.  Таким образом, ANSYS Turbo Grid позволяет получить сетку более высокого качества за меньшее время, и тем самым значительно ускорить процесс численного моделирования в целом.

Гексаэдральная сетка в канале с тандемными лопатками

Оценка угла скошенности ячеек сетки в центробежном компрессоре

Aвтоматическое  создание топологии и построение сетки

Быстрое и простое построение высококачественной гексаэдральной сетки в автоматическом режиме стало возможно благодаря инновационной технологии  ANSYS TurboGrid, которая называется Automated Topology and Mesh – ATM. ATM позволяет генерировать высококачественные анизотропные сетки на основе гексаэдров. Для генерации сетки достаточно выбрать соответствующий шаблон межлопаточного канала и указать глобальный размер элемента. Создание блочной топологии сетки, сгущение сетки в пристеночной области, в районе кромок и зазоров, построение комформных сеток на периодических границах межлопаточного канала произойдет автоматически.

Широкий набор шаблонов делают технологию ATM применимой как к осевым, так и радиальным машинам, а также к каналам специфической геометрии,  будь то канал с меридиональным сплиттером или  тандемными лопатками.



Пользовательский контроль

Полная автоматизация построения гексаэдральной сетки в ANSYS Turbo Grid не исключает широких возможностей пользовательского контроля. Вы можете выводить информацию о качественных и количественных характеристиках сетки и влиять на ее разрешение глобально и локально. Кроме того, возможно менять способ представления геометрии, границы входных и выходных блоков и редактировать шаблон топологии сетки.
