3D-ПРОЕКТИРОВАНИЕ

Ansys Discovery

Семейство продуктов Ansys Discovery – первый инструмент в своем роде, позволяющий проводить 3D-проектирование и моделирование в реальном времени для оценки инженерных решений с использованием технологии GPU.

Ansys Discovery – это интерактивная среда проектирования, которая может использоваться любым инженером для разработки и ускоренного вывода на рынок инновационных продуктов. Это стало возможным благодаря простым в использовании инструментам, позволяющим выполнять эффективные и точные расчеты в любой области физики. Даже не эксперт в области численного моделирования может выполнить виртуальную проверку идей и концепций для экспресс-оценки различных вариантов конструкций и анализа эффективности проектируемых изделий.

  • Легкий для изучения интерфейс
  • Моделирование с высокой точностью на основе флагманских решателей Ansys
  • Решение связанных задач
  • Моделирование в реальном времени



Краткие характеристики

Ansys Discovery дает быстрые и точные ответы на важнейшие вопросы на самых ранних этапах проектирования. Используя Discovery, вы сможете повысить свою продуктивность и производительность, и исключите из своей работы ожидание результатов моделирования. Discovery позволит вам сосредоточиться на инновациях и изучении новых вариантов конструкции ваших изделий.

Поддерживаемый функционал:

  • Прочность
  • Топологическая оптимизация
  • 3D-моделирование
  • Связанный расчет – течение жидкости и тепловой анализ.
  • Передача данных в Workbench, Mechanical, Fluent
  • Связь с CAD-интерфейсами
  • Моделирование сеток, фильтров или перфорированных пластин
  • Стационарный и нестационарный расчет
  • Подготовка геометрической модели к численному моделированию
  • Расчет течения жидкости и газа
  • Расчет теплового состояния
  • Параметризация
Возможности

Эскизное моделирование ускоряет внедрение инноваций. Отвечая на важные вопросы проектирования на ранних этапах и сокращая труд инженеров и затраты на создание физических прототипов, решения линейки Ansys Discovery позволяют повысить рентабельность инвестиций. Предварительное моделирование сокращает потребности в прототипировании и тестировании, и сводит к минимуму будущие изменения, одновременно повышая внимание к прототипу и идеям его усовершенствования.

Программное обеспечение для трехмерного моделирования Ansys Discovery позволяет инженерам быстро подготавливать модели к моделированию и создавать различные варианты конструкции, при этом быстро изучая различные концепции проектирования с интерактивностью в реальном времени. Предварительное моделирование улучшает понимание поведения конструкции и приводит к более эффективному и высокопроизводительному результату.

Ключевые возможности
Упростите задачи трехмерного моделирования с помощью ключевых возможностей Ansys Discovery

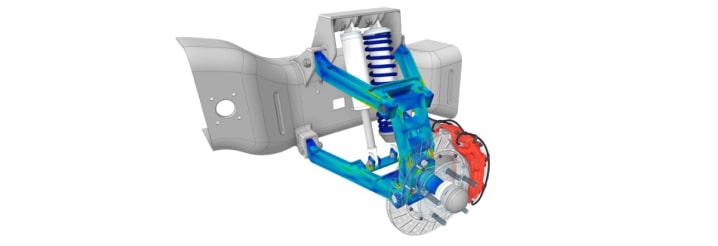

Моделирование задач прочности и определение собственных частот и форм колебаний
Моделирование задач прочности и определение собственных частот и форм колебаний

Благодаря интерактивному интерфейсу Ansys Discovery возможно провести численное моделирование конструкции за считанные секунды, получив представление о прочности изделия. Доступен и последующий анализ частоты и формы колебаний в процессе изменения в режиме реального времени. Discovery устраняет препятствия, которые ранее мешали инженерам использовать инженерное моделирование. Вместо утомительного и трудоемкого этапа подготовки модели к расчету, Discovery позволяет практически мгновенно получать результаты моделирования после задания нагрузок.

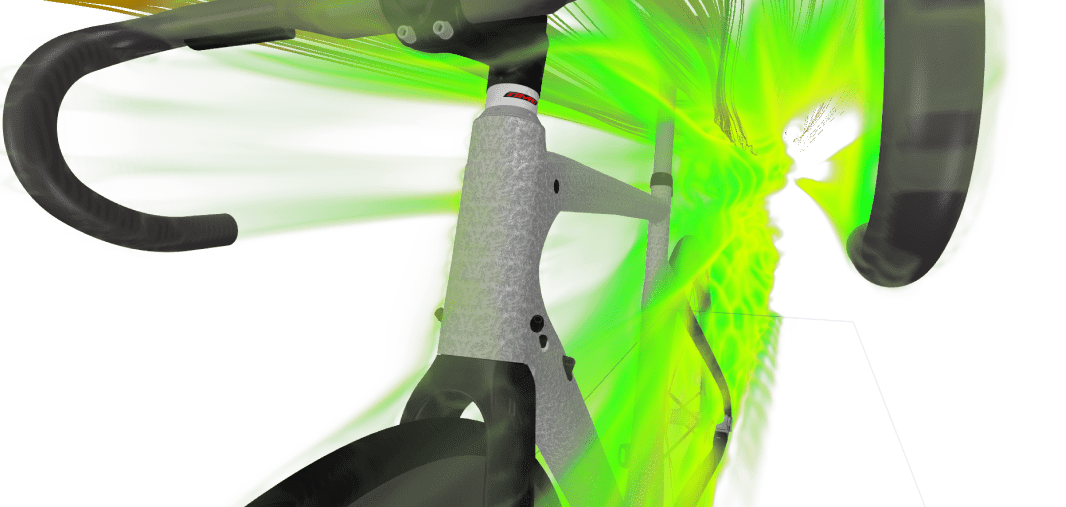

Анализ течения жидкости и газа
Анализ течения жидкости и газа

Ansys Discovery позволяет решать, как задачи внешней аэродинамики, так и задачи внутренней гидродинамики. Поддерживается моделирование пористой среды; для более точного моделирования можно использовать решатель Ansys Fluent в среде Discovery, не изменяя модель или рабочий процесс.

Топологическая оптимизация
Топологическая оптимизация

Ansys Discovery имеет встроенный инструмент топологической оптимизации, основанный на использовании технологии GPU. Инженеры могут легко оценивать эксплуатацию изделия в широком диапазоне нагрузок, чтобы найти идеальное конструктивное решение. Возможности топологической оптимизации топологии учитывают производственные ограничения и могут быть применены к сложному варианту нагружения, включая ограничение по частотам колебаний, что позволяет применять Discovery для расчета различных сложных конструкций.

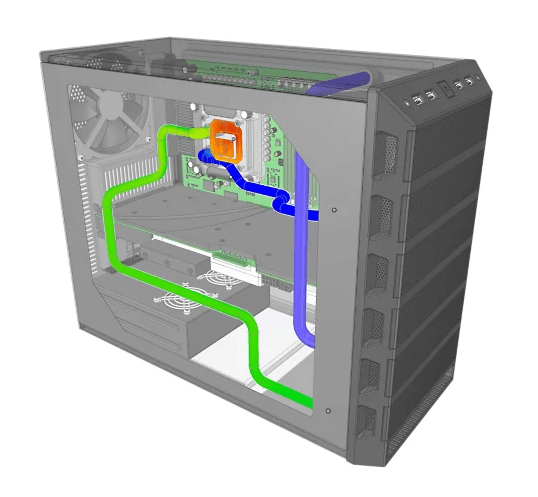

Тепловой анализ
Тепловой анализ

Расчет тепловых потоков и распределения температуры в реальном времени позволяет проверить те или иные конструктивные идеи перед их реализацией. Ansys Discovery позволяет решать тепловую задачу в сопряженной постановке.

Создание и редактирование CAD-геометрии
Создание и редактирование CAD-геометрии

Возможность создавать и редактировать геометрию остается критически важной при конструировании и проектировании. Ansys Discovery делает эти инструменты доступными для всего рабочего процесса. Инженеры могут редактировать модель, просматривая результаты, и наблюдать мгновенным обновлением свойств во время численного моделирования. Поддерживается использование ведущих CAD-пакетов без использования дополнительных интерфейсов. Геометрическое моделирование предлагает новый взгляд на скорость моделирования с упором на окончательный результат.

Расчет собственных частот колебаний
Расчет собственных частот колебаний

Ansys Discovery предлагает возможность быстрого определения частоты и формы колебаний. Благодаря прямому редактированию геометрии на базе Ansys SpaceClaim, возможно вносить изменения в модель и мгновенно оценивать результат. Проектирование в Discovery ускоряет разработку продукта, помогает избежать задержек и гарантирует, что будет выбрано лучшее решение.

Параметрические расчеты
Параметрические расчеты

Узнайте лучшее решение для вашего проекта, изучив, как изменения входных параметров геометрии или граничных условий влияют на результаты. Используя параметрическое исследование, определите фронт Парето в Ansys Discovery. Благодаря автоматизации процессов Discovery вы сможете быстро опробовать новые идеи, получить актуальные результаты и лучше понять тенденции и компромиссы, чтобы соответствовать целям проектирования.

Типы лицензий Ansys Discovery

Ansys Discovery обеспечивает доступ к широкому набору возможностей 3D-моделирования, включая инструменты геометрического моделирования для очистки, удаления, выделения и редактирования импортированных моделей, а также создания новой геометрии для поддержки рабочих процессов моделирования.

Расчетные возможности Discovery включают решение тепловой и прочностной задач, а также моделирование течения жидкости и газа, топологическую оптимизацию и пост-процессинг. Решение для высокоточного моделирования в Ansys Discovery требует дополнительной лицензии, в зависимости от физики. Чтобы использовать Ansys Mechanical Solver   для расчета прочности и решения тепловых задач требуется лицензия Ansys Mechanical Pro . Для моделирования течения жидкости и газа требуется лицензия Ansys CFD Pro.



Возможности Discovery
Modeling
Discovery
Simulation
1 Импорт геометрии из ведущих CAD-систем
2 Редактирование импортированной геометрии
3 Инструменты определения проблем и упрощения геометрии
4 Исправление геометрии
5 Исправление и редактирование STL-геометрии
6 Параметризация геометрии
7 Написание скриптов
8 Передача в Mechanical
9 Передача во Fluent
10 Настройка решения
11 Обработка результатов
12 Статический анализ прочности
13 Анализ собственных частот и форм колебаний
14 Точечная масса
15 Преднагруженный модальный анализ   *✔
16 Линейный контакт без трения
17 Нелинейный контакт и шарниры   *✔
18 Большие перемещения   *✔
19 Преднагруженное болтовое соединение   *✔
20 Топологическая оптимизация
21 Производственные ограничения для топологической оптимизации
22 Стационарный тепловой расчет
23 Теплопроводность
24 Конвективный теплообмен
25 Нестационарный тепловой расчет
26 Стационарное течение жидкости и газа
27 Нестационарное течение жидкости и газа
28 Несжимаемый поток
29 Тепловые нагрузки на поверхность
30 Теплонапряженное состояние
      * Требуется
дополнительная
лицензия
